Richtfunkstrecke UAV XT30, OFDM MIMO Video Transmission System 100g

video&data&RC alles 100g V21 in einer Verbindung (85mm*55mm*20mm)

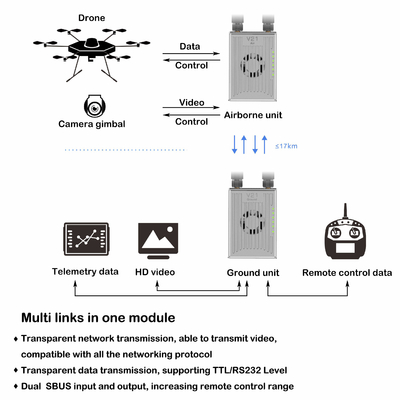

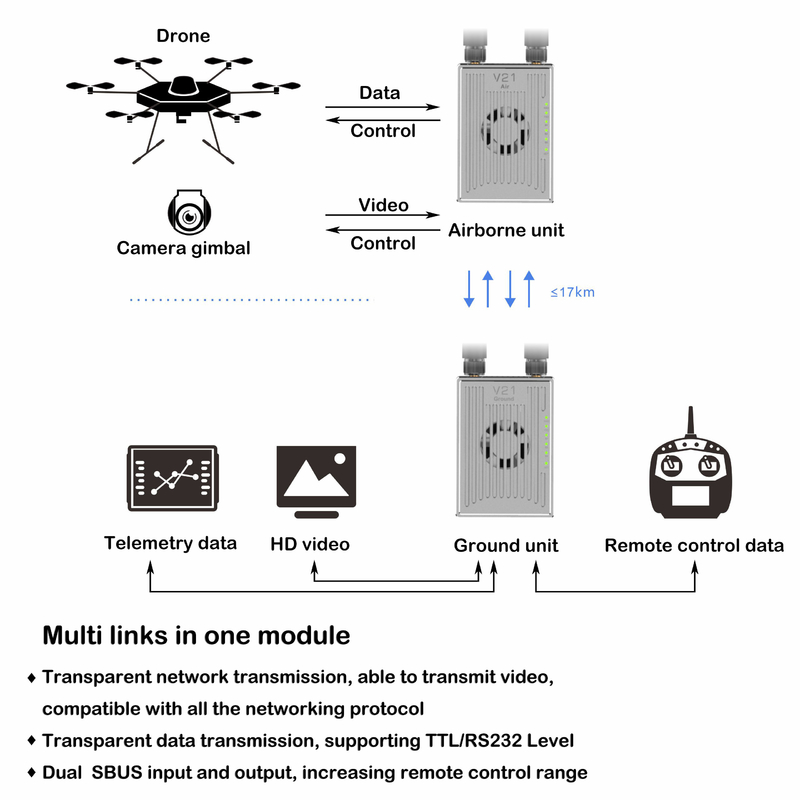

Einteilige Verbindung, die OFDM- und MIMO-Technologien ausnutzt. Sie kann Steuersignale eines ununterbrochenen Flusses der Serie und DER LAN-Daten sowie SBUS-tragen. Rf-Module von 800M, 1.4G, Bänder 2.4G werden integriert, und Sie können die Frequenz in der Software besonders anfertigen. Seine web-basiert Konfiguration macht es einfach zu benützen.

Eigenschaften

• Transparentes Netzgetriebe, fähig, die Bilder zu übertragen, kompatibel mit allen Vermittlungsprotokollen;
• Transparente Datenübertragung, Niveau der Unterstützungs TTL/RS232;
• Doppelter SBUS-Input und -ertrag, ausgedehnte entferntstrecke wird verlängert;
• Inputvideokodierungsformat der Unterstützungs H264/265;
• Bandbreite: 30MHz maximal;
• Die Getriebelatenz vom Knoten zum Mittelknoten ≤60ms;
• Unterstützungs-800MH 在, Band der Frequenz 1.4GHz und 2.4GHz;
• Sicherheit: Zugangsauthentisierungsmodul, illegalen Zugang verhindern.
• Stützverbraucherbestimmte Verschlüsselung;
• Durch Spektrumscannen Störung vermeiden;
• Unterstützung im Frequenzhopfen, zum von Störung zu verringern

Parameter
Frequenzband:

800MHz (806-826MHz)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

Rf-Energie: -40-25dbm (justierbar)

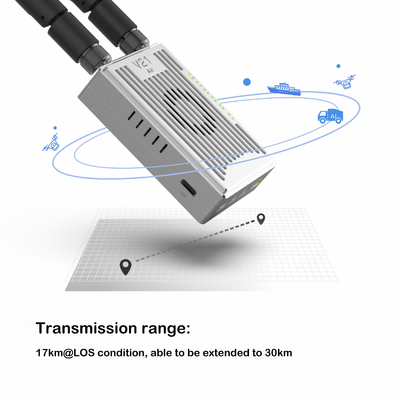

Sendebereich: 10km grade@LOS

Videolatenz: 20ms (Getriebelatenz von Tx zu Rx)

Bandbreite: 1.4-20M (1.4M/3M/5M/10M/20M)

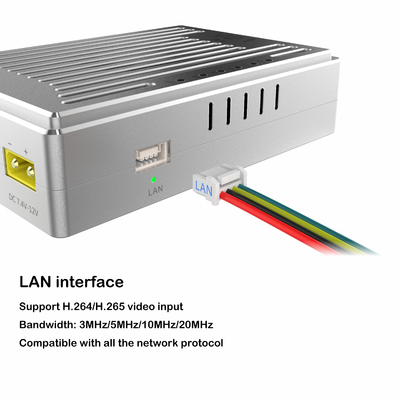

Videoinput/output: LAN (Verbindungsipc device/PC)

Stromversorgungsspannung: 7.4-12V

Stromversorgungsschnittstelle: XT30

Operationsstrom: 180mA

Operationstemperatur: -10℃-+50℃

Maß: 85mm*55mm*20mm

Gewicht: 100g (schließen Sie Antenne) aus

S-BUS Hafen: Häfen 2*S-BUS

Serielle Schnittstelle: Hafen 1*serial (Nichterfüllung: TTL; optional: RS232; Voll- Duplex, Baud justierbar)
