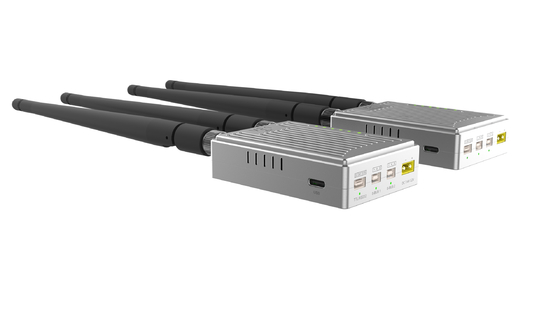

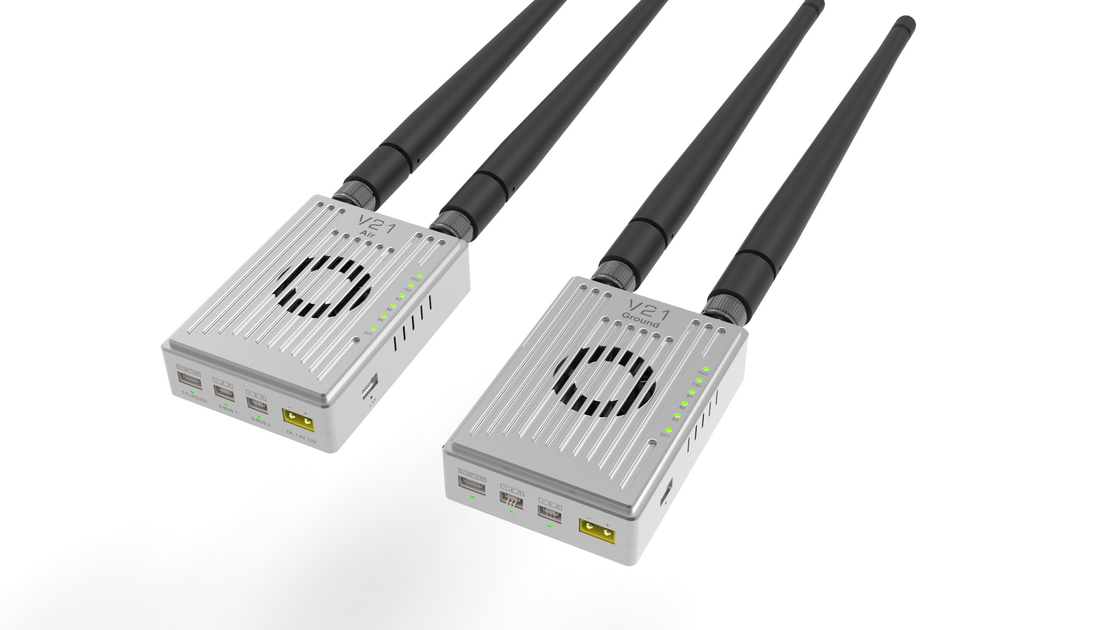

LTE drahtlose Uav-Datenverbindung digital mit Doppel-SBUS-Input und -ertrag

Ethernet V21 video&telemetry&RC Verbindung

Video V21 Digital und Datenübertragungsmodul ist die drahtlose digitale Datenverbindung, die auf drahtloser Kommunikation LTE basiert und nimmt OFDM- und MIMO-Technologie an. Sie kann Telemetriedaten und Realzeitvideo-stream übertragen und hat die Häfen 2*SBUS, fähig, die Steuerung des Brummens und der Nutzlast zur Verfügung zu stellen.

Rf-Module von 800M, 1.4G, Bänder der Frequenz 2.4G werden in eins, die Frequenz können in der Software geändert werden integriert.

Hohe Integration verringert groß die Leistungsaufnahme und das Maß des Produktes, das der Anforderung von UAV, von UGV, von usw. gerecht werden kann

Eigenschaften

• Multi Verbindungen in einem Modul (video&telemetry&RC Verbindung)
• Doppel-SBUS-Input und -ertrag, fähig, die Nutzlast und das Brummen zusammen zu steuern
• die Module mit 3 Frequenzen in einem, Frequenz können in der Software geändert werden
• Unterstützung Punkt-zu-Punkt, Punkt zur Mehrpunktkommunikation

Parameter
Frequenzband:

                                                        800MHz (806-826MHz)

                                                        1.4GHz (1427.9-1447.9MHz)

                                                         2.4GHz (2401.5-2481.5MHz)

Rf-Energie:                                      -40-25dbm (justierbar)

Sendebereich:                     10km grade@LOS

Videolatenz:                                20ms (Getriebelatenz von Tx zu Rx)

Bandbreite:                                     1.4-20M (1.4M/3M/5M/10M/20M)

Videoinput/output:                         LAN (Verbindungsipc device/PC)

Stromversorgungsspannung:                   7.4-12V

Stromversorgungsschnittstelle:                 XT30

Operationsstrom:                         180mA

Operationstemperatur:                -10℃-+50℃

Maß:                                    85mm*55mm*20mm

Gewicht:                                         100g (schließen Sie Antenne) aus

S-BUS Hafen:                                   Häfen 2*S-BUS

Serielle Schnittstelle:                                     Hafen 1*serial (Nichterfüllung: TTL; optional: RS232; Voll- Duplex, Baud justierbar)
