10km 30km Richtfunkstrecke UAV, 800M Drone Data Link 2-4dB Rod Antenna

Video V40 und Telemetrie und RC-Verbindung alle in einem

V40 ist ein multi Modul der Funktions-drahtlosen Übertragung. Es kann Telemetriedaten und Realzeitvideo-stream übertragen und hat die Häfen 2*SBUS, fähig, die Steuerung des Fahrzeugs und der Nutzlast zur Verfügung zu stellen.

Rf-Module von 800M, 1.4G, Bänder der Frequenz 2.4G werden in ein Modell, die Frequenz können in der Software geändert werden integriert. Mit können HDMI- und LAN-Videoeingangschnittstellen und 3 serielle Schnittstellen (TTL&RS232&RS485), 2 Kanäle HD-Video und 3 Kanäle von Daten der seriellen Schnittstelle gleichzeitig übertragen werden.

Was den Kommunikationsmodus anbetrifft, V40 stützt Punkt-zu-Punkt, Punkt zur Mehrpunktkommunikation, der Mittelknoten kann sich mit jedem möglichem Knoten verständigen, der groß die Anwendungsszenario erweitert.

Geriebene Einheit hat eingebautes WIFI-Modul, dem drahtlos angeschlossen werden kann dem Computer oder der Monitor.

Hohe Integration verringert groß die Leistungsaufnahme und das Maß des Produktes, das für die schwierige Anwendung besonders passend ist.

Eigenschaften

• Multi-Funktionen in einem Gerät, video&telemetry&R Verbindung in einer
• Verschiedene Schnittstellen: HDMI&LAN-Häfen, 2*SBUS Häfen, Häfen 3*serial; alle können gleichzeitig arbeiten
• Module mit 3 Frequenzen in einem
• Unterstützung Punkt-zu-Punkt, Punkt zur Mehrpunktkommunikation

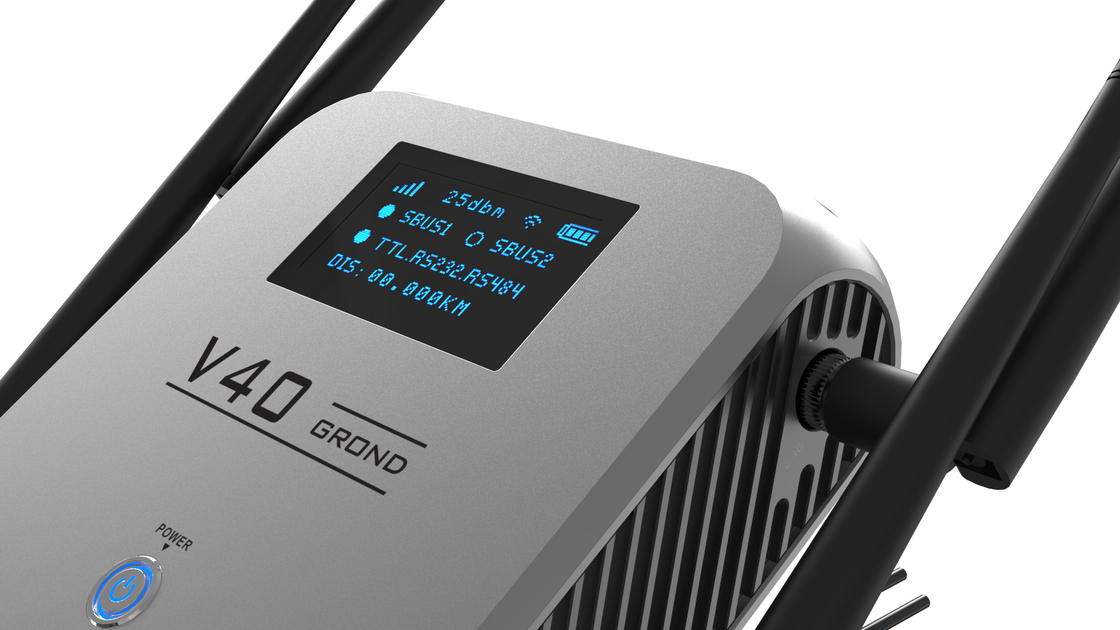

• Grundeinheit mit dem Bildschirm, zum des Arbeitsstatus anzusehen
• Geriebene Einheit mit eingebautem WIFI-Modul, fähig, an das Telefon, die Auflage oder den Computer drahtlos anzuschließen

Parameter

Gesamt

Frequenz:

                                                                 800MHz: 806-826MHz

                                                                 1.4GHz: 1427.9-1447.9MHz

                                                                  2.4GHz: 2401.5-2481.5MHz)

Sendebereich:                                 10km Grad

Bandbreite:                                                3M/5M/10M/20M (justierbar)

Videolatenz:<>

Zerstreute Einheit

Rf-Energie:                                                   300mW-2W

Stromversorgungshafen:                                      XT30

Stromversorgungsspannung:                                12-24v

Operationsstrom:                                      470mA@12V-Stromversorgung

Operationstemperatur:                             -35℃~+60℃

Antenne:                                                    Stabantenne 2-4dB

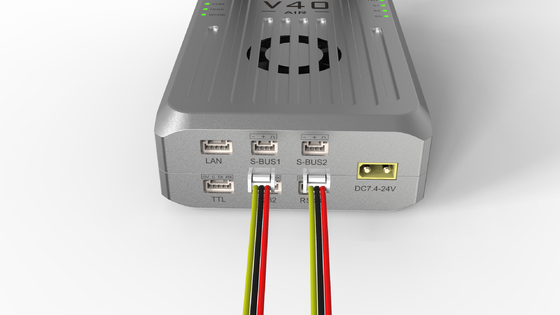

SBUS-Hafen:                                               Hafen 2*S-BUS

Serielle Schnittstelle:                                                TTL*1 U. RS232*1 U. RS485*1

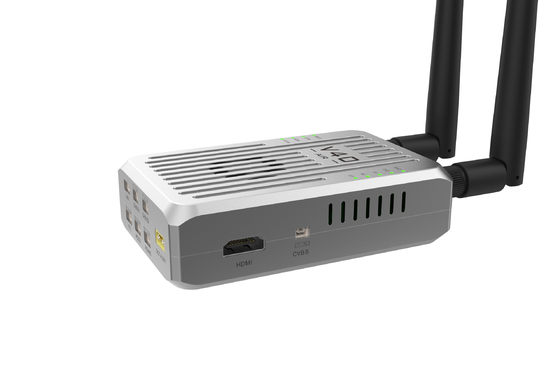

Videoeingang:                                                LAN*1, HDMI*1, CVBS*1

Maß:                                                117mm (L)*70mm (W)*30mm (H)

Gewicht:                                                       236g (schließen Sie Antennen) aus

Grundeinheit

Rf-Energie:                                                  300mW-2W (justierbar)

Stromversorgungsschnittstelle:                             XT30 12V

Aufladungshafen:                                           DC12.6V (Luftfahrt plug/GH1.25)

Eingebaute Batterie Kapazität:                           6800mAh

Ausdauer:                                               10h mit der vollen Kapazität

WIFI-Datenrate:                                         144Mbps-300Mbps

Antenne:                                                   2-4dB Fiberglasantenne der Stange antenna&8-9dB

SBUS-Hafen:                                               2*S-BUS Hafen INTPUT

Serielle Schnittstelle:                                                 TTL*1 U. RS232*1 U. RS485*1

Videoausgang:                                               LAN*2

Maß:                                                  139mm (L)*139mm (W)*48mm (H)

Gewicht:                                                        1045g (schließen Sie Antennen) aus
